Udtræk til SCM Windor 20 og Windor 60
MANUAL UNDER OPBYGNING
SCM Windor 60 er en fuldautomatisk profilerings- og tappe maskine, der endvidere kan omstilles til skrå profileringer i endetræet.
Udtrækket fra AciesOne indeholder oplysninger om afkortedata og tapoperationer, som genereres i forbindelse med en serieberegning. Der udtrækkes et filsæt for hver profiltype - SCM filsæt – der består af en *.mix fil og en *.dtvar fil, der efterfølgende indlæses i SCM maskinen.

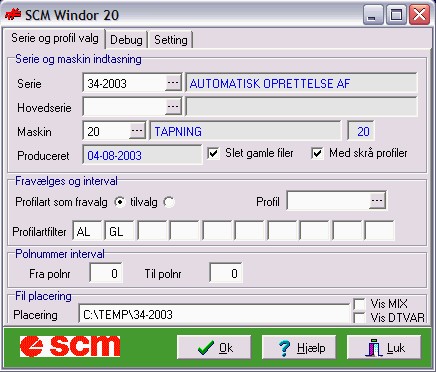

SERIE OG PROFILVALG
Her indtaster man den serie eller hovedserie, der skal udtrækkes data til. Serien kan også vælges vha. POPUP i Serieregisteret.
Maskin
Man kan vælge kun at udtrække data til en enkelt maskine. Så indtastes maskine nr. eller der vælges en maskine vha. POPUP i maskinregisteret.
Produceret
Dette felt udfyldes automatisk af programmet, når man indtaster en serie. Det viser hvilken dato, serien er beregnet.
Slet gamle filer
Hvis man udtrækker data til den samme serie mere end en gang, kan man få slettet de gamle filer ved at sætte en markering i feltet.
Med skrå profiler
Sætter man en markering i feltet, vil udtrækket også indeholde data på profiler, der er påvirket geometrisk (skrå profiler).
Profilart, Profilartfilter
Man kan reducere omfanget af udtrækket ved at fravælge eller tilvælge profiler. Hvis der er profiltyper, man ikke ønsker medtaget, skal markeringen sættes til "Fravælg" og der indtastes så hvilke profilarter, der ikke skal medtages. Ønsker man kun at medtage bestemte profilarter, sættes markeringen i "Tilvælg" og man indtaster så hvilke profilarter, der skal medtages.
Profilarterne oprettes i feltet Art i profilregisteret.
Profil
Vil man udtrække data til et enkelt profil, kan man her indtaste profilnavnet eller vælge et profil vha. POPUP i profilregisteret.
Polnummer interval
Hvis man vil udtrække data til enkelte ordrer eller positioner, angives her et POL nr. interval.
Filplacering
Her vises hvilket bibliotek, filerne gemmes i. Systemet gemmer automatisk i det bibliotek, der er oprettet i MCN i Drevsetup i Setupmodulet og danner et underbibliotek, der er navngivet som seriens nøgle.
Man kan overskrive det viste, hvis man vil gemme filerne et andet sted.
Vis Mix, Vis DTVar
Sættes en markering i disse to felter, vises to ekstra faneblade på skærmbilledet. Når man har lavet udtrækket (ved at trykke på Ok), vil man kunne se fil indholdet på disse to faner.
MIX FILER

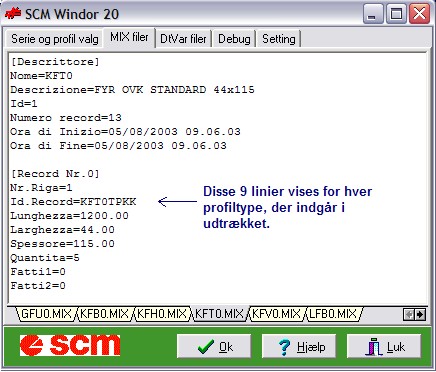

I udtrækket dannes der en *.mix fil pr. profiltype og på dette skærmbillede, vises der i bunden af billedet, et faneblad pr. profiltype, hvor man kan se de øverste linier af filens indhold. Vil man se hele indholdet, kan man fx åbne filerne via stifinderen.
De 7 øverste linier i filen fungerer som overskrift og indeholder profiltypen, profilbeskrivelsen, total profilantal samt start- og sluttidspunkt for udtrækket.
De næste 9 linier vises for hvert pol nr, der udtrækkes til profiltypen (hver linie på afkortelisten) og indeholder oplysning om profiltype, tapoperation, profillængde, profilets bredde og højde samt antal.
Revideret d. 20.02.2007 / HSM
