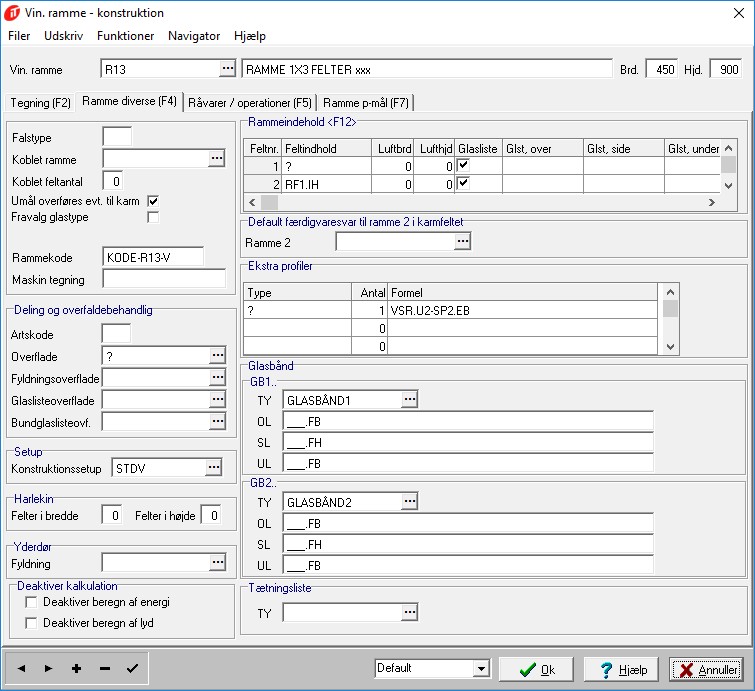

RAMMEKONSTRUKTION – DIVERSE (F4)
På dette faneblad har man mulighed for at oprette diverse oplysninger om rammekonstruktionen.
Falstype
Her kan man indtaste en værdi for en falstype fx en falsdybde. Denne værdi vil så indgå i glasregisterets beregning af glasbånd og glaslister.
Koblet ramme
Konstruere man koblede modeller af træ og ALU, kan man her indtaste nøglen for den koblede ALU ramme. Nøglen kan også vælges vha. POPUP i rammeregisteret. I stedet for at indtaste en koblet ramme her, kan man i stedet lave en komplet ALU model, der kobles på en model i Modelkonstruktion.
Umål overføres til karm
Hvis man konstruerer en ramme, hvor yderprofilerne består af fiktive profiler, kan man få overført evt. udstemningsmål fra sprosserne til karmen. Det kan fx bruges ved produktion af sidepartier til døre, hvor der ingen siderammer er.
U-målene overføres, når der er sat et flueben i feltet.
Hvis man ved konstruktion af ALU-koblede modeller ikke ønsker at isætte glas i ALU-delen, kan man sætte et flueben i dette felt for at fravælge glas i den aktuelle rammekonstruktion.
Rammekode
Her har man mulighed for at skrive en valgfri tekst på max 10 tegn. Teksten kan udskrives sammen med glasbestillingsudskriften i overskriften og vælges som feltkode i den brugerdefineret glasbestilling. Hvis der er udfyldt en rammekode for rammefelterne, så vil det være den rammekode der udskrives.
DELING OG OVERFLADEBEHANDLING
Artskode
Her kan man indtaste en sorteringsværdi, der benyttes ved udskrivning af de brugerdefinerede samlerapporter. Man kan bl.a. benytte Artskode, hvis man ønsker at få sine produktionspapirer sorteret op til forskellige afdelinger. Man skal selv styre og huske sorteringsværdierne, da der intet register er til denne funktion. For at benytte artskode deling skal brugerkode 17 sættes til 1.
Overflade
Her kan man indtaste, hvilken overfladebehandling rammen skal have. Der kan også vælges en behandling vha. POPUP i overfladebehandlingsregisteret. Den mest fleksible løsning er dog at bevare det spørgsmålstegn, systemet automatisk sætter i feltet, idet man så først skal angive en overfladebehandling på modelniveau eller når man foretager en færdigvarespecificering i forbindelse med en modeltest eller tilbud/ordreregistrering.
Fyldingsoverflade
Her kan man indtaste, hvilken overfladebehandling evt. fyldinger skal have. Man kan også vælge en behandling vha. POPUP i overfladebehandlingsregisteret. I øvrigt gælder samme betingelser, som nævnt ovenfor.
Glaslisteoverflade / Bundglaslisteoverflade
Normalt skal glaslister have samme farve som rammen, hvilket man angiver i modelkonstruktionen. Men i tilfælde hvor man har en model, der både har rammer og faste karmfelter med forskellige farver, kan det være ønskeligt at kunne angive, at glaslisterne i de faste karmfelter skal have samme farve som karmen.
Det gør man her i rammekonstruktionen ved at skrive KRM.OB i feltet på den ramme man anvender som fiktiv ramme. Det vil overstyre glaslistefarven fra modelkonstruktionen på den aktuelle ramme.
Konstruktionssetup
Her kan man vælge hvilken konstruktionssetup, der skal anvendes på rammen. Hvis man lader feltet være tomt skal man udfylde Konstruktionssetup på samling, som så vil blive anvendt. Hvis man både har Konstruktionssetup på ramme og på samling vil den på rammen blive anvendt.
Typisk oprettes der en konstruktionssetup på karme og en på rammer. Konstruktionsopsætningen benyttes bl.a. ved beregning af profillængder og udstemningsmål.

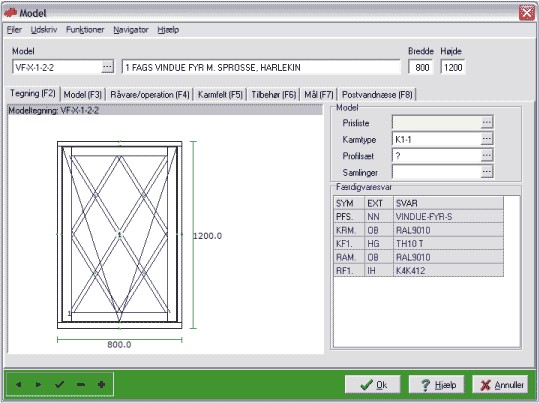

Med modulet "Udvidet geometri" kan man konstruere modeller med skrå krydsende sprosser (Harlekin mønster) med klæbesprosseprofiler. Man skal ikke indsætte sprosser som på normal vis i rammekonstruktion. I stedet skal man i disse to felter angive, hvor mange glasfelter man vil have i højden og i bredden. Man kan ikke se på rammetegningen, at der er indsat harlekin sprosser. Det er først ved en modelberegning, at sprosserne tegnes.
Ved konstruktion af pladedøre, kan man her indsætte den fylding, som pladedøren skal oprettes med. Fyldingens størrelse bliver beregnet som værende lig med rammens bredde og højde. Er der en symboltegning på fyldingen, bliver den også skaleret, så den dækker hele rammens bredde og højde.
Hvis den fylding, man indsætter, er oprettet som en standard lagerfylding, bliver der ikke trukket rammeprofiler, når modellen beregnes. Er fyldingen ikke en standard lagerfylding, bliver der trukket rammeprofiler til modellen ud fra de profiler, der er indsat i konstruktionen og oplysningerne i det profilsæt, modellen anvender.I stedet for at indsætte en fylding fra glasregisteret, kan man sætte et spørgsmålstegn. Så skal fyldingen besvares ved færdigvarespecificeringen.
Deaktiver beregn af energi
Hvis der sættes en markering i dette felt, vil der ikke blive vist energiberegning på ordreudskrift for de positioner rammen indgår i - hverken på positionen eller energidatablad.
Deaktiver beregn af lyd
Hvis der sættes en markering i dette felt, vil der ikke blive vist data for lyd på ordreudskrift for de positioner rammen indgår i - hverken på positionen eller lyddata.
RAMMEINDHOLD
På disse felter skal man angive hvilket indhold (glas eller fyldinger), der skal isættes de forskellige rammefelter.
Felt nr.
I denne kolonne er listet numrene på de rammefelter, der er oprettet på den aktuelle ramme. Der kan ikke redigeres i denne kolonne.
Her skal man indtaste nøglen for det glas eller den fylding, der skal isættes rammefeltet. Nøglen kan også vælges vha. POPUP i glasregisteret.
Den mest fleksible løsning er i stedet at bevare det spørgsmålstegn, som programmet sætter, så skal man først angive indholdet ved færdigvarespecificeringen.
Er der flere felter i rammen, indsætter programmet automatisk indholdet i felterne til at være identisk med det indhold, der indsættes i rammefelt 1. Det ser man ved at feltindholdet beskrives som RF1.IH (RF1 = Ramme felt 1, IH = Indhold).
Ønsker man et andet indhold i et eller flere felter, kan man fjerne RF1.IH og skrive et spørgsmålstegn i stedet eller skrive en reference til et andet rammefelt end rammefelt 1.
Glasluft brd /hjd
Hvis man ønsker at benytte en bestemt værdi for glasluft bredde/højde i forbindelse med beregning af glasmålene, kan man indtaste en værdi i mm. Værdien er summen af luft i begge sider og denne værdi vil overstyre den glasluftbredde/højde, der er oprettet i glasregisteret.
Glasliste
Programmet sætter automatisk glaslister i hvert rammefelt. Er der rammefelter, hvor man ikke ønsker, at der skal være glaslister, fjerner man fluebenet for det aktuelle rammefelt.
Faconglas
Hvis der sættes et flueben for faconglas vil glasset bliver udskrevet sammen med faconglassene.
Filter og Lås
Her kan angives et filter for indholdet i det enkelte rammefelt på samme måde som filter på karmfelter opsat under modelkonstruktionen faneblad Model Filter (F9).
Ledetekst
Her er der mulighed for at angive en alternativ tekst til det enkelte rammefelts indhold, teksten vises i færdigvaresvaret for modellen.
Kob. nr.
Her vises det koblede rammefelts nummer, hvis der er anvendt koblede rammefelter.
Rammekode
Her har man mulighed for at skrive en valgfri tekst på max 10 tegn. Teksten kan udskrives sammen med glasbestillingsudskriften i overskriften og vælges som feltkode i den brugerdefineret glasbestilling. Hvis der er udfyldt en rammekode for rammefelterne, så vil det være den rammekode der udskrives.
Default færdigvaresvar til ramme 2 i karmfeltet
Her er der mulighed for at få hjælp til udfyldelse af færdigvaresvaret, når en model indeholder et karmfelt med 2 rammer. Hvis begge rammer både ramme 1 og ramme 2 vælges fra færdigvaresvaret, så kan denne funktion default udfylde færdigvaresvaret med den tilhørende ramme.
Ramme 2
Her tastes den tilhørende ramme. Ved skrift til ramme 1 i færdigvaresvaret vil ramme 2 indsættes som den tilhørende ramme, hvis den også findes i færdigvaresvaret.
EKSTRA PROFILER
På disse felter har man mulighed for at indsætte ekstra profiler, der skal benyttes i forbindelse med rammen.
Type
Her skal man indtaste nøglen på det profil, der skal anvendes. Nøglen kan også vælges vha. POPUP i profilregisteret. Knappen til POPUP vises, når der er fokus på feltet. Man kan også indtaste et spørgsmålstegn i feltet. Så vil systemet finde profiltypen ud fra de ekstra profiler, der er oprettet i profilsættet.
Antal
Her indtastes det antal gange, det valgte profil skal medtages pr. ramme.
Formel
Her skal man enten indtaste længden af profilet eller en formel til beregning af længden.
Benytter man faste værdier i formlerne, kan man med fordel anvende formelparametre, så værdier, der benyttes flere steder, kun skal vedligeholdes et sted.
GLASBÅND
Disse felter benyttes til at angive, hvilke typer og længder af glasbånd, der skal monteres på rammen. Man kan angive glasbånd til både indvendig og udvendig montage ved indtastning i felterne for både GB1 og GB2. OL (overglasliste) formlen for forbruget kan skrives som ___.FB, SL (sideglaslisterne) formlen for forbruget kan skrives som ___.FH, UL (underglasliste) formlen for forbruget kan skrives som ___.FB. Man kan også indtaste glasbånd i glasregisteret, hvor forbruget så vil blive beregnet som den samlede omkreds af alle rammestykkerne.
Glasbånd indgår også ved beregning af U-værdier, idet glasbåndets bredde indgår i beregning af den rammebredde, der benyttes ved beregning af en models U-værdi. Ønsker man kun at anvende glasbånd her i rammeregisteret til dette formål, kan man nøjes ved at vælge et glasbånd fra profilregisteret. Man skal ikke indtaste formler for længderne af glasbåndene. Det findes ud fra glasbåndene i profilregisteret.
TY
Her kan man indtaste den type glasbånd, der skal monteres i rammen eller der kan vælges et glasbånd vha. POPUP i profilregisteret.
OL, SL og UL
Her kan man indtaste formler til beregning af længderne af glasbåndene.
OL = Overlængde,
SL = Sidelængde,
UL = Underlængde af glasbåndet.
